インボリュートギヤの設計(モデリング)方法です。
関係式のグローバル変数を使用して設計(モデリング)しているので簡単にモジュール変更ができます。
ギヤ関係の技術資料は小原歯車工業株式会社様のものを使用しております。
平歯車の資料はこちらです。

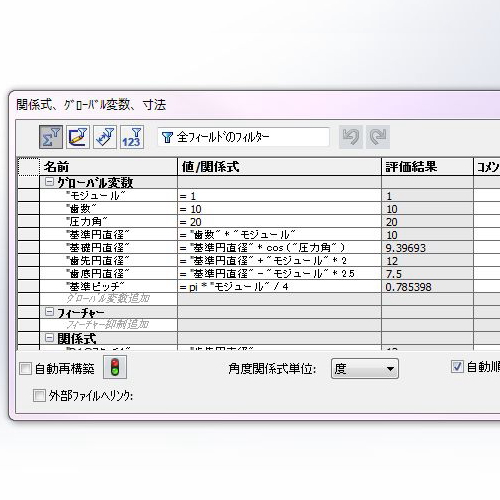

1.関係式のグローバル変数を設定します。
ツール → 関係式を選びます。
グローバル変数で下記の項目を設定します。
モジュール m
圧力角 α
歯数 z
基準円直径 d = zm
基礎円直径 db = dcosα
歯先円直径 da = d+2m
歯底円直径 df = d-2.5m
平歯車の資料には載っていないですが下記項目もグローバル変数で設定します。
基準ピッチ p = πm/4
(πは円周率)
