 固定長さ円弧の描き方

設計において長さを固定で曲線の検討がしたい場合があります。
遊技関係の設計では電飾関係のハーネスを取回す場合が該当します。
特に可動役物に対してハーネスがどの程度遊ぶのか、ハーネスの遊ぶ領域はどの程度必要か
当たりをつけるのに使用します。

では、まずSolidWorksでスケッチに入ります。
1.円弧を描きます。
円弧スケッチ

2.スマート寸法 スマート寸法 をクリックします。

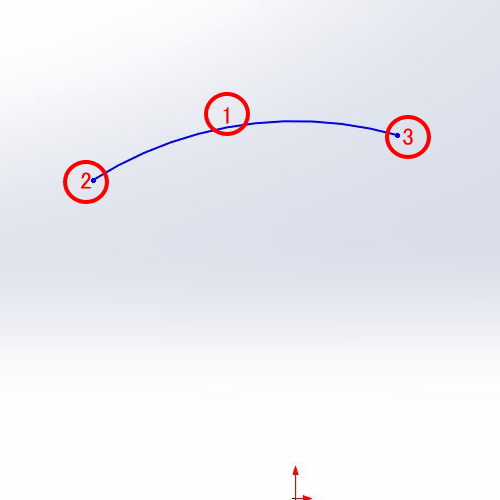

3.円弧と両方の端点をクリックします。
スマート寸法クリック点

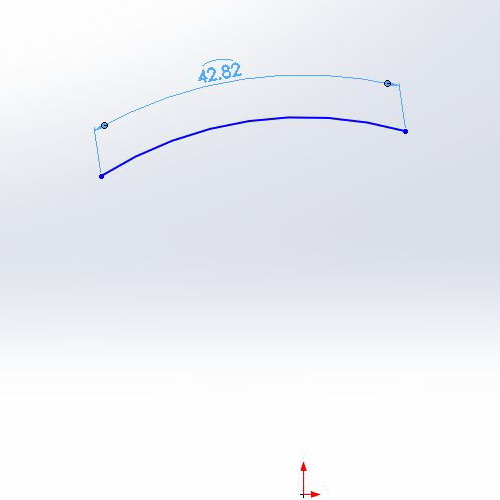

4.寸法に円弧マークが付き長さを指定(固定)できます。
円弧の長さ設定
