 固定長さ複合線の描き方

設計において長さを固定で曲線の検討がしたい場合があります。
遊技関係の設計では電飾関係のハーネスを取回す場合が該当します。
特に可動役物に対してハーネスがどの程度遊ぶのか、ハーネスの遊ぶ領域はどの程度必要か
当たりをつけるのに使用します。

では、まずSolidWorksでスケッチに入ります。

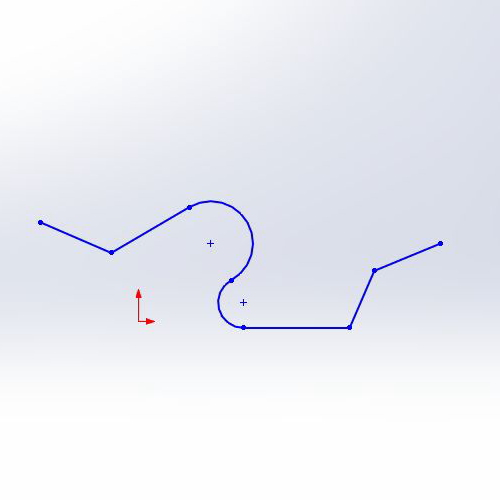

1.スケッチで目的のラインを描きます。
複合線

2.パス長 パス長コマンド をクリックします。

3.選択エンティティで構成される線を選択します。
パラメータ

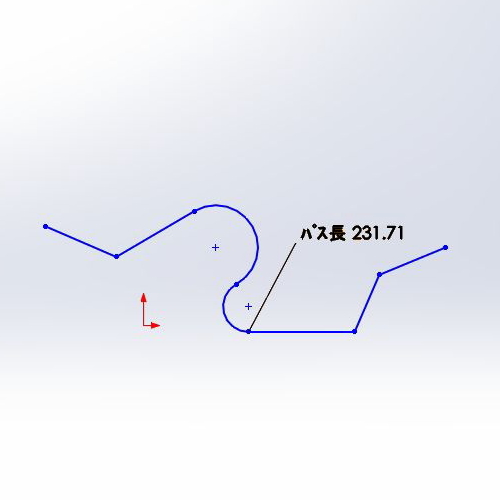

4.複合線の長さが指定(固定)できます。
複合線長さ指定
