SolidWorksの関係式を使用すると設計検証するときに楽に形状を変えれたりします。
ここでは、関係式のグローバル変数を使用して説明します。
１．ツール → 関係式
を選択します。

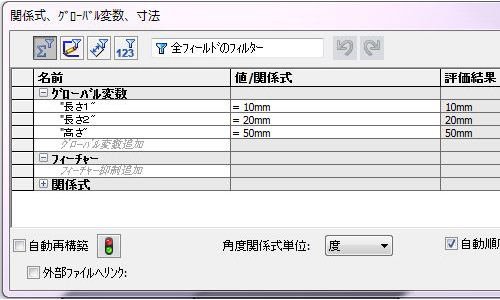

２．グローバル変数に名前を入れ、値を設定してやります。
ここでは、長さ１＝１０ｍｍ
長さ２＝２０ｍｍ
高さ ＝５０ｍｍ
と設定しました。
３．スケッチで寸法拘束する箇所でグローバル変数を使用できます。
寸法を修正するときにグローバル変数を選択すると先ほど設定した値が表示されて
使用することができます。

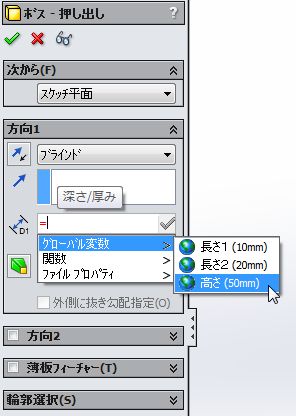

４．押し出しや押し出しカットなどのフィ－チャーでも使用できます。
通常寸法を入れる箇所で ＝ を入れてやると選択できるようになります。
５．グローバル変数の変更は、関係式を右クリックして関係式の管理を選べば変更できます。
