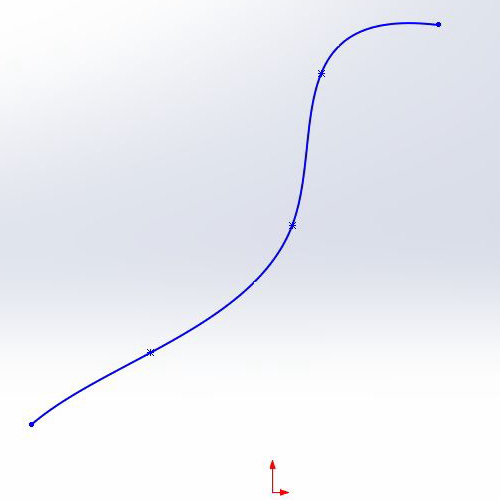

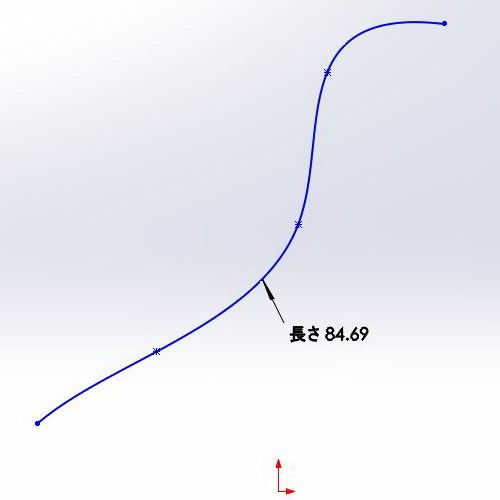

設計において長さを固定で曲線の検討がしたい場合があります。 遊技関係の設計では電飾関係のハーネスを取回す場合が該当します。 特に可動役物に対してハーネスがどの程度遊ぶのか、ハーネスの遊ぶ領域はどの程度必要か 当たりをつけるのに使用します。 では、まずSolidWorksでスケッチに入ります。 1.スプラインを描きます。 2.スマート寸法 をクリックします。 3.スプラインを選択して長さが指定(固定)できます。
