インボリュートギヤの設計(モデリング)方法です。
関係式のグローバル変数を使用して設計(モデリング)しているので簡単にモジュール変更ができます。
ギヤ関係の技術資料は小原歯車工業株式会社様のものを使用しております。
平歯車の資料はこちらです。
インボリュートギヤの作成3のつづきになります。

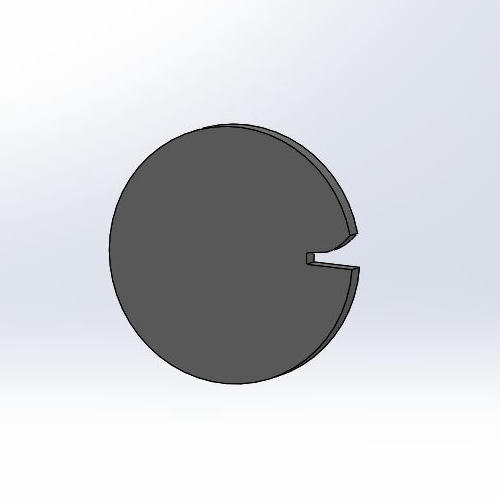

1.押し出しカットします。
2.押し出しカットをミラーします。

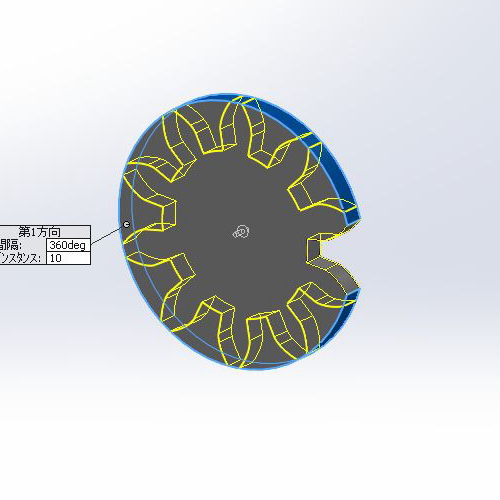

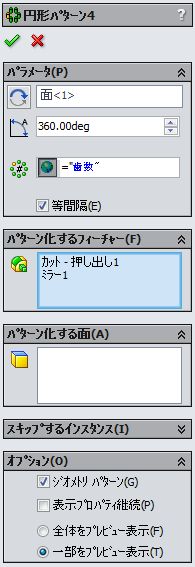

3.円形パターンを選択します。
インスタンス数に、グロバール変数の 歯数 を選択します。
パターン化するフィチャーに 押し出しカット、ミラーを選択します。
4.インボリュートギヤの完成です。
モジュール、歯数を変更する場合は関係式のグロバール変数を変更します。
やり方はこちらが参考になります。
