インボリュートギヤの設計(モデリング)方法です。
関係式のグローバル変数を使用して設計(モデリング)しているので簡単にモジュール変更ができます。
ギヤ関係の技術資料は小原歯車工業株式会社様のものを使用しております。
平歯車の資料はこちらです。
インボリュートギヤの作成2のつづきになります。
1.新しいスケッチに入り、エンティティ変換を選びます。

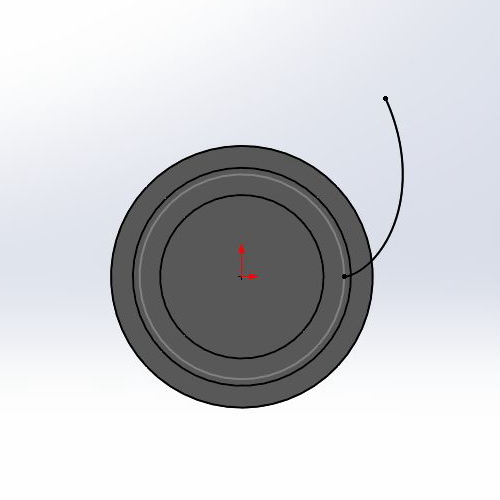

インボリュート曲線、歯先円、歯底円、基準円をエンティティ変換して描きます。
2.基準円を作図ジオメトリにします。

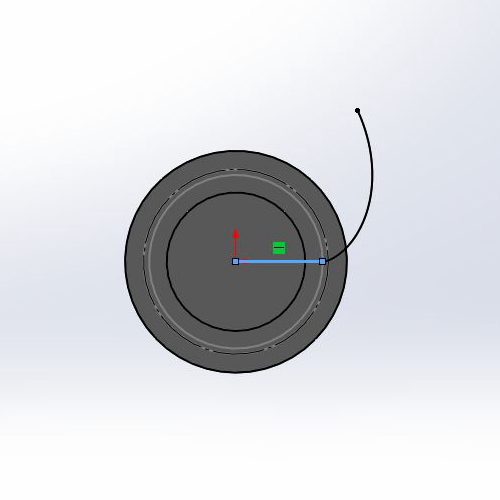

3.インボリュート曲線から円の中心に線を描きます。

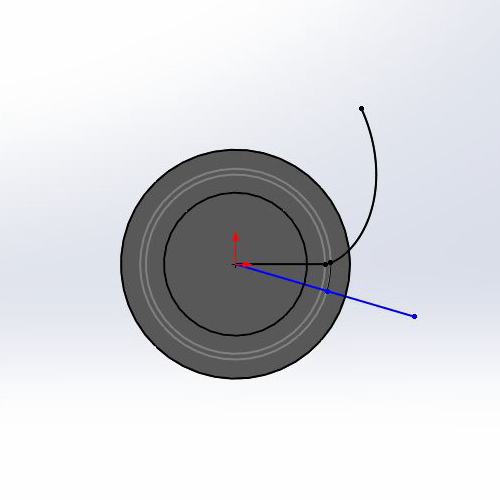

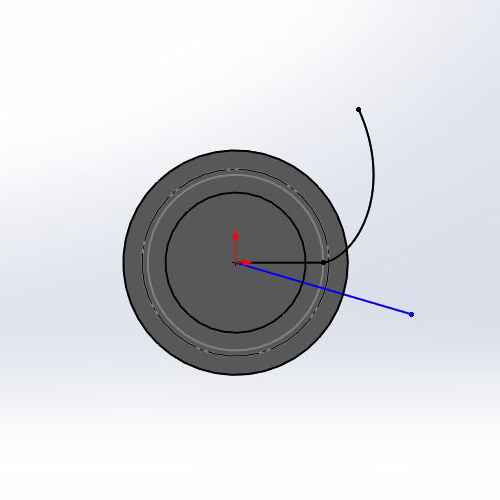

4.円の中心から線を描きます。
5.基準円をトリムします。

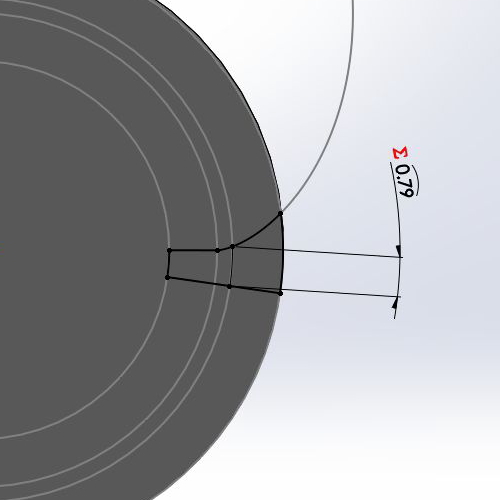

6.トリムした基準円に寸法拘束を入れます。
このときの値はグローバル変数の 基準ピッチ になります。
7.あとは、トリムして不要なラインを消します。
